Revêtements piétonniers sur plots – ZinCo Elefeet®

Nombreuses sont les toitures à ne pas pouvoir supporter à la fois le poids d'une couche portante, d’un lit de pose et d’un revêtement. La pose sur des plots ZinCo Elefeet® est alors recommandée car leur poids propre étant très faible, pratiquement seul le poids du revêtement reste ensuite à prendre en compte. L’eau superficielle peut s’écouler rapidement à travers la section transversale libre du joint pour être ensuite aisément évacuée en dessous du revêtement dans une cavité, avec un vide qui assure une bonne aération.

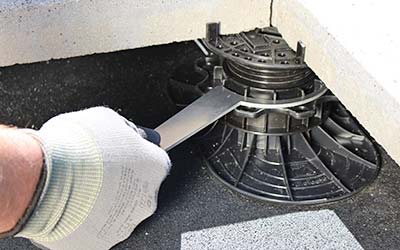

Si les plots sont suffisamment hauts, l’espace en dessous permet de passer des câbles, des conduites d’eau pour, par ex., irriguer les surfaces végétalisées voisines, etc. Chaque plot Elefeet® est réglable individuellement à la hauteur souhaitée au moyen de sa rondelle orientable. Des dalles peuvent être individuellement relevées pour pouvoir y loger des plots Elefeet®. Les plots pour terrasses Elefeet® sont appropriés pour les pentes de 0 à 2 %.

La pose de plots Elefeet® offre de nombreux avantages essentiels.

  • Une construction très légère – pour l’essentiel, le seul poids des dalles de la terrasse.
  • Pose rapide et facile avec peu de matériaux à acheminer sur le toit.
  • Inclinaison continue avec une compensation en hauteur entre 20 mm et env. 500 mm.
  • Séparateurs de joint intégrés de 3 mm, joints dégagés, pas d’encrassement ni de végétation indésirable.
  • La cavité en-dessous permet le drainage sécurisé de l’eau, même sur les toits à zéro inclinaison, et offre de l’espace pour passer des câbles, des conduites et autres dispositifs techniques.
  • Capacité portante d’un plot Elefeet® : 500 kg
  • Les revêtements en bois se posent et se nivellent sans problème. Excellente aération des dalles ou des éléments en bois par le dessous.
  • Parfaite protection thermique et mécanique de l’étanchéité, également contre les UV.
  • Très faible besoin d’entretien.

Au-delà des plots Elefeet®, ZinCo propose également un large éventail d’accessoires, avec par ex. des supports et des appuis de bords pour faciliter l’installation dans les zones périphériques et les angles.

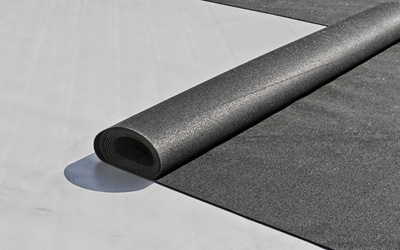

Elastosave La natte Elastosave a été spécialement conçue pour protéger l’étanchéité.

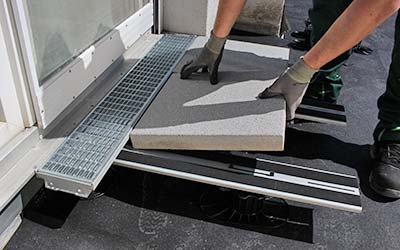

Elefeet® Le support permet d’arriver en affleurement des seuils de portes ou d’autres garnitures.

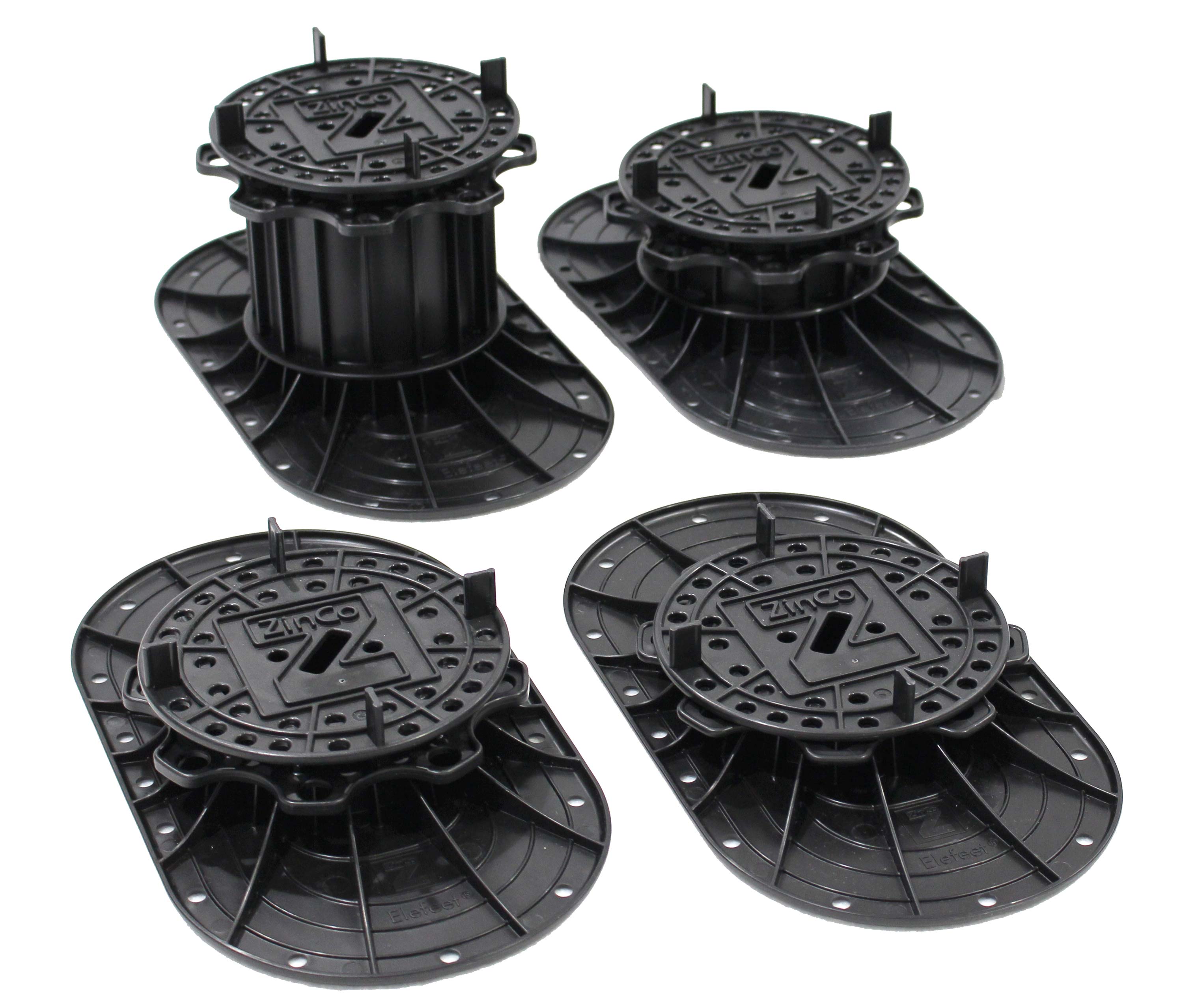

Elefeet® Les profils Elefeet® ZinCo permettent une rehausse continue avec une compensation en hauteur allant de 20 mm à env. 500 mm.

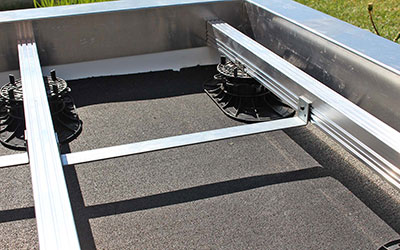

Système de rails de support Elefeet® Le nouveau système de rails de support Elefeet® est un élément de stabilisation rapide à poser qui vient compléter la gamme existante d’accessoires. Les rails sont mis à niveau avec les deux socles extérieurs et requièrent l’intercalage de quelques éléments Elefeet® seulement.

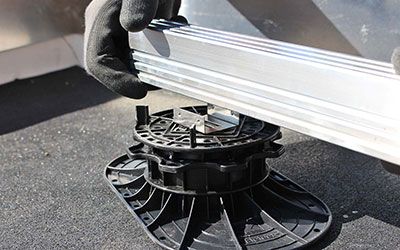

Les clips de fixation sont appliqués sur les socles Elefeet® Les clips de fixation s’appliquent sur les socles Elefeet® sans nécessiter d'outillage et les rails se fixent ensuite sur ces clips.



Caractéristiques techniques
Hauteur du système à partir de 60 mm fino ca. 500 mm
Poids, à saturation en eau à partir de 100 kg/m²
Structure du système

Graphique

Produits

Grafik des Systemaufbaus
Pavés en béton ou en pierre naturelle d’une hauteur d’au moins 40 mm ou un plancher en bois sur une structure portante
Plots Elefeet®, disponibles en différentes hauteurs, avec séparateurs de joint de 3 mm
Elastosave ES 30
Étanchéité résistante à la compression, si nécessaire

Détails du produit

Elefeet®

Product Image

Plots Elefeet®, en polypropylène résistant et réglables en hauteur, pour simplifier la pose de revêtements piétonniers confinés et intégralement composés de dalles en béton ou en pierre naturelle sur des surfaces avec ou sans pente.

Elastosave ES 30

Product Image

Fine natte de protection et anti-glissement en caoutchouc recyclé, très stable et particulièrement adapté pour protéger l’étanchéité sous les revêtements de terrasse sur plots.

aucun détail disponible

Remarque

Les solutions présentées dans le détail se réfèrent principalement au système de végétalisation. La construction du toit est représentée de façon schématique et doit être conçue et exécutée selon les directives.
